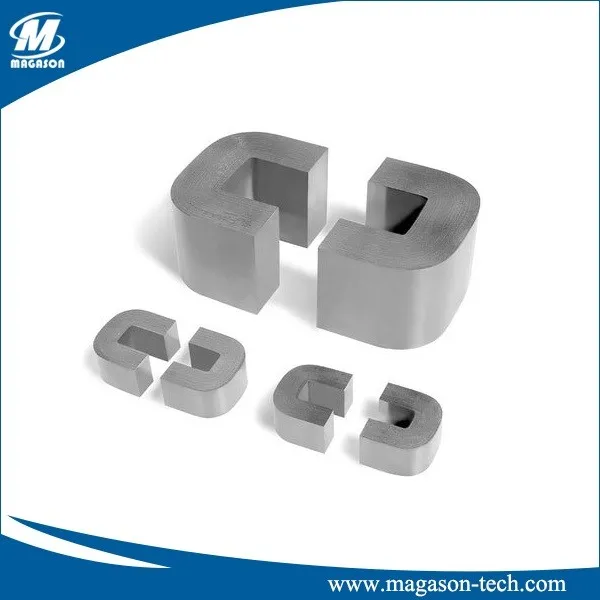

Amorfne nanokristalliline tuum on tavaliselt kahefaasiline materjal, mis koosneb metallilisest amorfsest faasist ja nanosuurustest kristallidest. Ühest küljest on amorfsetel metallidel, millel puudub pikamaa translatsioonisümmeetria ja kristalsed defektid, suur elastse deformatsioonipiir, suurepärane tugevus, suurepärane termoplastiline vormitavus ja hea korrosiooni-/kulumiskindlus. Teisest küljest nanokristallilised metallid, mille tera suurus langeb nanomeetri vahemikku (<100 nm), also exhibit a unique combination of enhanced mechanical, chemical, and physical properties such as high strength, superior catalytic properties, and abnormal thermal properties.
Amorfne nanokristalliline südamik võimaldab kasutada väiksemaid, kergemaid ja energiasäästlikumaid konstruktsioone paljudes invertorite, UPS-i, ASD (reguleeritava kiirusega ajamite) ja toiteallikate (SMPS) kõrgsagedusrakendustes. Amorfseid metalle toodetakse kiire tahkumise tehnoloogia abil, kus sulametall valatakse õhukesteks tahketeks lintideks jahutades kiirusega miljon kraadi sekundis. Amorfsel magnetilisel metallil on kristalse magnetilise anisotroopia puudumise tõttu kõrge läbilaskvus.
Amorfne nanokristalliline südamik parandab standardseid amorfse magnetilisi omadusi kõrgelt kontrollitud lõõmutamisprotsessiga, et luua ühtlane ja väga peen nanokristalliline mikrostruktuur, mille tera suurus on ~10 nm, mis tagab 1/5 Fe-põhise amorfse metalli tuuma kadu.
| Osa nr. |
Põhimõõde (mm) |
Juhtumi mõõde (mm) |
Eff.ristiala (c㎡) |
Keskmine tee pikkus (cm) |
Mass (g) |
Võimsus 20KHz (kw) |
||||
| Od | Id | h | OD | ID | H | Æ | Lm | Wt | P | |
| MGSX6420 | 64 | 40 | 20 | 68.0 | 36.0 | 25.0 | 1.87 | 16.33 | 222 | 0.2-0.5 |
| MGSX6425 | 64 | 40 | 25 | 68.0 | 36.0 | 30.0 | 2.34 | 16.33 | 277 | 0.3-0.7 |
| MGSX8020 | 80 | 50 | 20 | 84.0 | 46.0 | 25.0 | 2.34 | 20.41 | 346 | 2-4 |
| MGSX8025 | 80 | 50 | 25 | 84.0 | 46.0 | 30.0 | 2.93 | 20.41 | 433 | 3-5 |
| MGSX10020 | 100 | 80 | 20 | 105.0 | 75.0 | 26.0 | 1.56 | 28.26 | 320 |
2-4 |
Amorfsel nanokristallilisel tuumal on tavaliste kristalsete magnetmaterjalidega võrreldes paremad magnetilised omadused, näiteks väiksem südamiku kadu. Need südamikud võivad pakkuda suurepärast disainialternatiivi, kui neid kasutatakse südamikumaterjalina järgmistes komponentides:
- Vahelduvvoolu reaktor
- DC induktiivpool
- PFC Boost induktor: alla 6 kW (mikroliit 100 µ) ja üle 6 kW
- Ühisrežiimi õhuklapid
- MagAmp
- Diferentsiaalrežiimi drosselid / SMPS väljundinduktor
- Spike-neelavad südamikud
- CT-d, kasutades amorfseid magnetsüdamikke
- Kõrgsageduslikud madala kadudega trafod
Amorfsel nanokristallilisel tuumal on oma omadused:
1. Madal Hc, väike kadu, kõrge μ
2. Sellel on väga suur induktiivsus, kui vool on null, mis blokeerib tõhusalt dioodi poolt genereeritud vastupidise lähtestamise voolu ja seda saab kasutada piikide summutis.
3. Sellel on väga kõrge ristkülikukujuline suhe ja see võib jõuda küllastusolekusse väga väikese vooluga. Seda saab kasutada lekkekaitseks.
4. Sellel on väga madal magnetostruktiivne koefitsient ja see võib töötada stabiilselt äärmuslikes tingimustes.
